有些用戶對于三層交換機連接WFilter系統的配置有些疑問，實際上的實現很簡單，只要在WFilter系統中配置到各VLAN的路由表就可以了。本文將介紹具體的配置步驟。

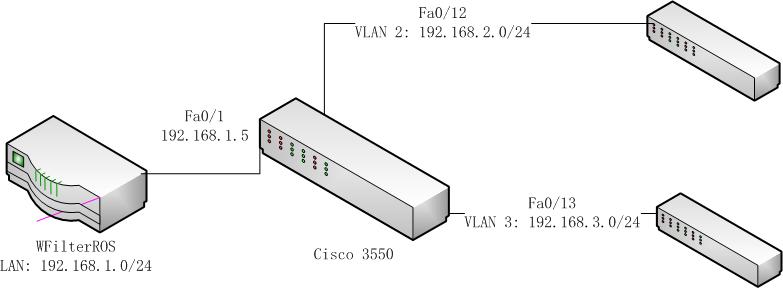

網絡拓?fù)鋱D
如上圖所示：
Cisco 3550三層交換機上設置了兩個VLAN（Vlan2 - 192.168.2.0/24，和VLAN3 - 192.168.3.0/24）。
WFilter系統的內網網段是192.168.1.0/24
Cisco 3550上聯到WFilter的端口IP設置為192.168.1.5。
交換機配置命令
以下是交換機（Cisco 3550）的一些配置命令。
配置端口的VLAN
Switch#configure terminal
Switch(config)#interface fa0/12
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport access vlan 2
Switch(config-if)#end
設置VLAN的IP地址
Switch#configure terminal
Switch(config)#interface vlan 2
Switch(config-if)#ip address 192.168.2.1 255.255.255.0
Switch(config-if)#end
設置上聯口的IP地址
Switch#configure terminal
Switch(config)#interface fa0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.5 255.255.255.0
啟用IP Routing
Switch#configure terminal
Switch(config)#ip routing
Switch(config)#end
WFilter配置

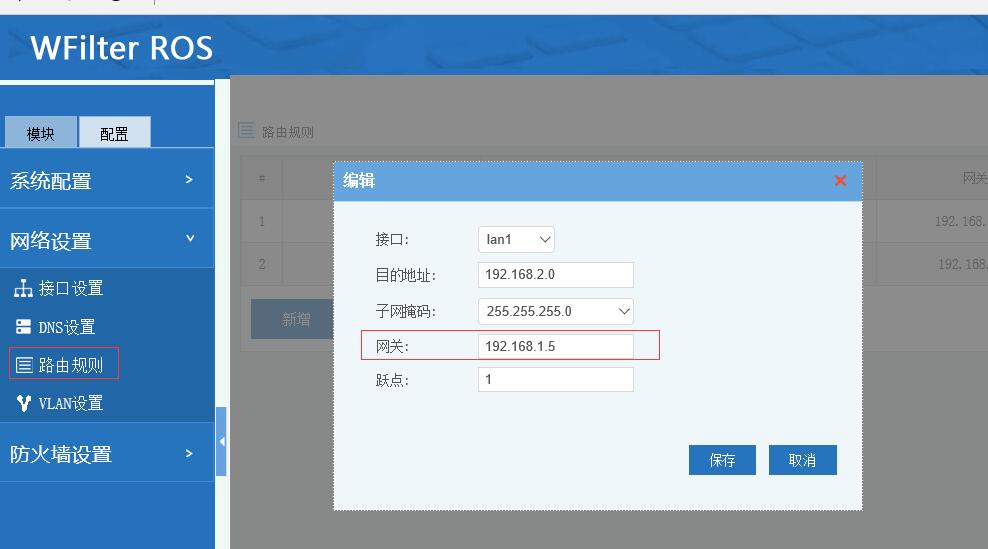

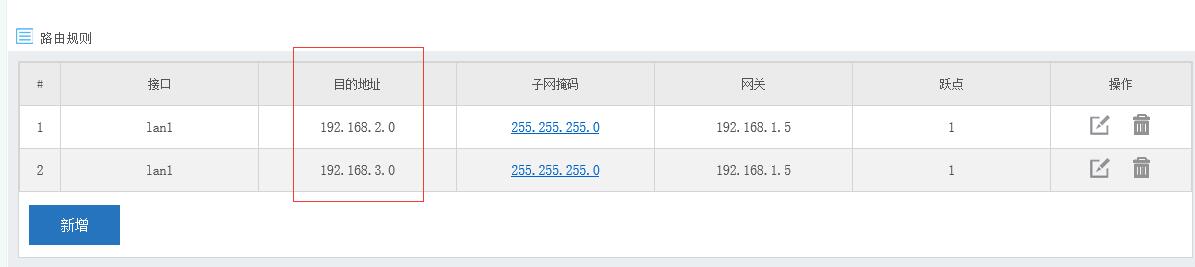

然后只需要在WFilter中配置到VLAN的路由規則即可。如下圖：
